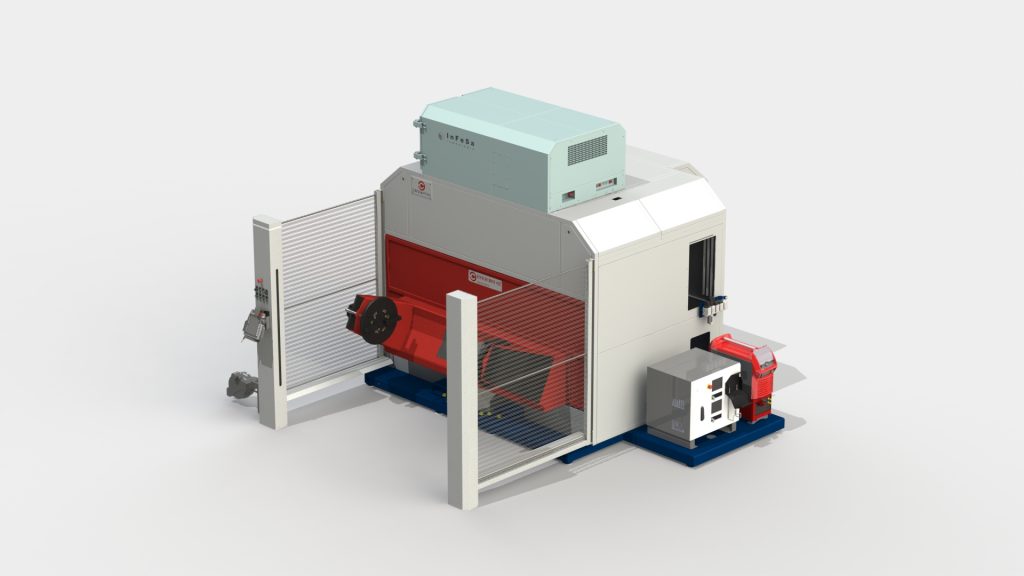

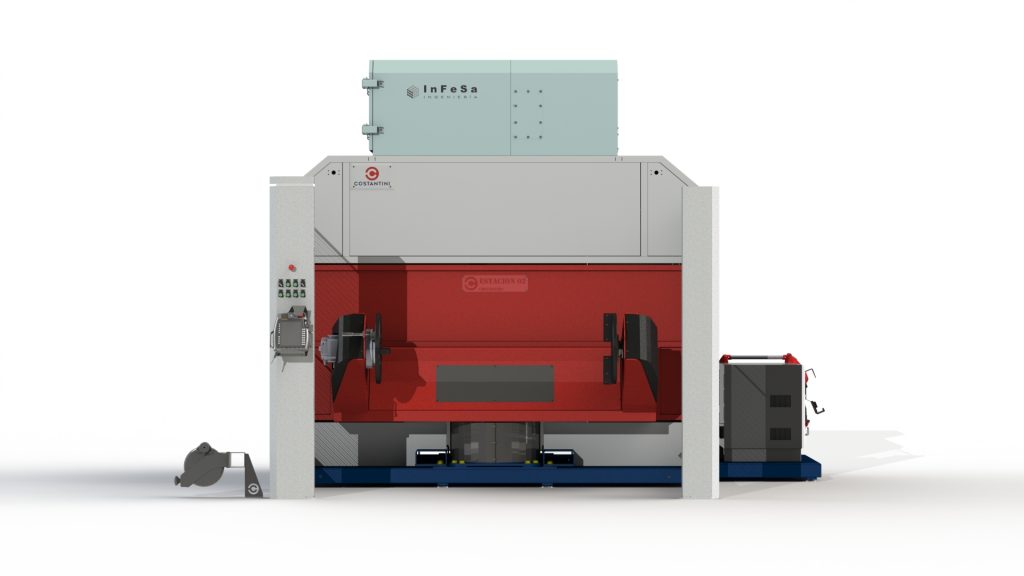

CPHV – Celda de Posicionamiento Horizontal con eje Vertical.
Autoportante
La celda de soldadura de pequeñas piezas viene totalmente integrada en una unidad extremadamente robusta, permite fácil movilidad y rápida puesta en marcha, conservando siempre la parametrización de los programas de gestión.
Alto Rendimiento

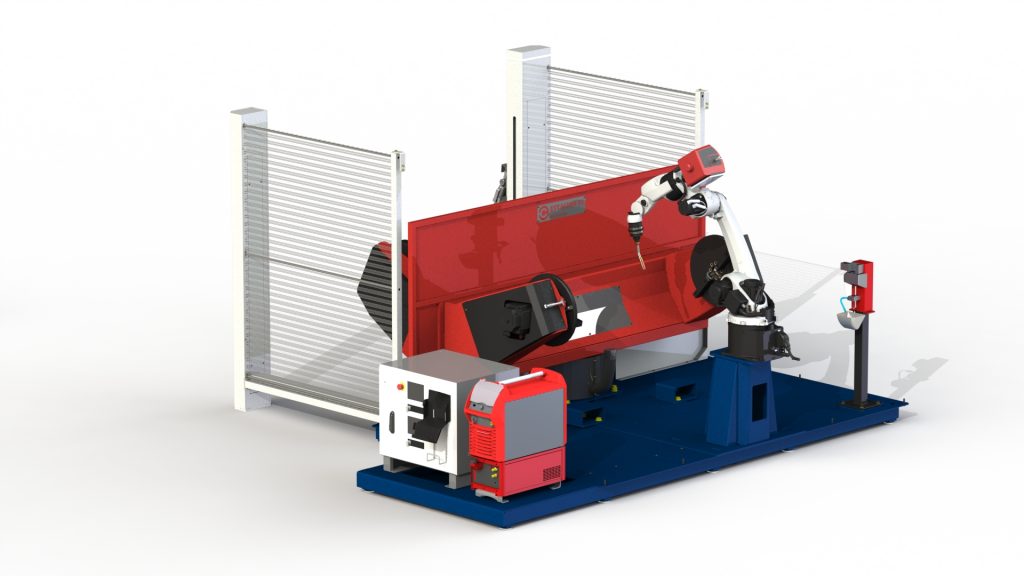

Cuenta con dos estaciones de trabajo con cambio automático, optimizando los tiempos de carga y descarga en una de ellas mientras el equipo suelda en la otra estación.
Suministros
Sobre la brida del lado motor se dispondrá de un terminal de masa de soldaduras y un acople rápido de aire. Opcionalmente podrá disponerse una Ficha Harting de la línea modular compuesta por señales I/O eléctricas y vías de aire según la necesidad.
Alta Calidad
La utilización de materiales como fundición, aceros tratados, procesos de fabricación láser, mecanizados CNC y componentes comerciales de marcas reconocidas, garantizan la calidad de todo el equipamiento.
Máxima Seguridad
Única posición de carga, protección del operador por barreras fotoeléctricas y aislación visual de los rayos de soldadura.
Flexibilidad
Permite soldar una amplia gama de piezas, colocándolas en optimas posición, facilita el cambio rápido de dispositivos con sistemas de localizaciones simple.
| Celda | Largo 4190 mm Ancho 3892 mm Alto 2385 mm Peso 4200 Kg |
| Posicionador | Estaciones 2 Largo útil 1600 mm Diámetro útil 900 mm Carga máxima 750 Kg Peso 1535 Kg |
| Robot Kr5 arc | Carga 5 Kg Carga Adicional 12 Kg Alcance 1412 mm Número de Ejes 6 unidades Peso 127 Kg |
| Robot Kr5 Hw | Carga 5 Kg Carga Adicional 12 Kg Alcance 1423 mm Número de Ejes 6 unidades Peso 126 Kg |
| Fronius TPS4000 | Voltaje 3×400 V (+/-15) Potencia 12,4 KVA Regulación 3-400 amp Peso 35,200 Kg |
| Fronius TPS5000 | Voltaje 3×400 V (+/-15) Potencia 13,1 KVA Regulación 3-500 amp Peso 35,600 Kg |
